KYN28-12 铠装移开式交流金属封闭开关柜

产品概述

KYN28-12型铠装移开式交流金属封闭开关柜系三相交流50Hz、额定电压12kV户内成 套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和检测等功能。

结构说明

开关柜按GB3906的要求进行设计。整体由柜体和可抽出部件（手车）组成，柜体结构均 采用敷铝锌板或镀锌板用螺栓联接组装而成，开关柜分隔为断路器室、母线室和仪表室， 所有金属构件均可靠接地，主回路系统的各隔室均有独立的压力释放通道，在电缆室内可 设置10x60mm的接地母线。

主要特点

■具有筒单有效的“五防”闭锁功能，防止误操作；

■可配用 ZN63A (VS1 )、VD4、ZN12、3AH、VB2 及 VEP 真空断路器、VC7 真空 接触器等；

■可配用电压互感器手车、计畺手车、隔离手车、熔断器手车等，相同用途的手车具有互 换性；

■柜体可靠墙安装、柜前街户，减少占地面积；

■断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生；

■电缆室空间充裕、可连接多根电缆；

■外壳防护等级为IP4X，手车室门打开及各隔室间防护等级为IP2X。

■材质可选用镀锌板、可敷铝锌板制作。

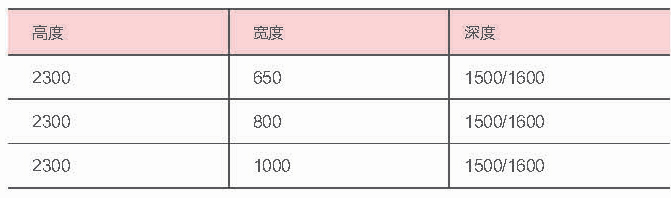

柜体外形尺寸(mm)
