GCK 低压抽出式开关柜

产品概述

GCK低压抽出式开关柜适用于交流50 (60) Hz，额定工作电压小于等于660V、额定 电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。符合 GB7251.1、GB/T23359. JB/T9961 等相关标准。

结构说明

柜体为组合装配式结构，骨架采用KB型材或KS型材组装而成。水平母线放置柜顶，顶 盖可开启，柜体装有后门，采用后出线方式，安装、维修更便捷。柜体防护等级IP3X-4X,抽屉采用开门或带门操作方式。开门操作时抽屉采用拔把式二位置、拔把式三位置操 作机抅和螺旋式推进机构、带门操作时抽屉采用GXJG型操作机构。一次插件采用新型的 无活门方式，可靠性更高。单元回路额定电流600A以下，其中1/2单元抽届最大电流可 达到100A。

主要特点

■整柜采用拼装式组合结构，模数孔安装，零部件通用性强、适用性好、标准化程度高。

■柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板避&缘板作隔离， 以保证安全。

■柜抽屉小室的门与断路器或隔离开关的开关操作手柄设有机槭联锁，只有手柄在分断位 置时门才能开启。

■受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。

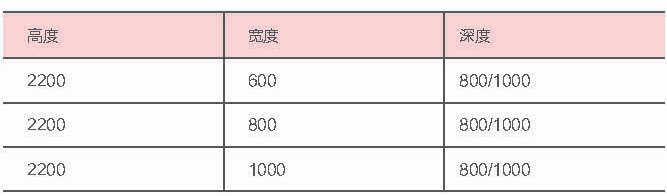

柜体外形尺寸(mm)
