MNS 低压抽出式开关柜

产品概述

MNS低压抽出式开关柜，适用于交流50 (60)比，额定工作电压660V及以下的系统， 用于发电、输电、配电、电能转换和电能消耗设备的控制。除一般陆用外，经过特殊处理 后还可用于海上石油钻采平台和核电站中。符合GB7251.1、GB/T23359、JB/T9661等 相关标准。

结构说明

柜体基本框架为C型材组合式结构，柜架的全部结构件都经过渡锌处理或敷铝锌板制作。 通过自攻锁紧螺钉紧固互相连接成基本框架，再按方案变化需要，加上相应的门、封板、隔板、 安装支架，以及母线、功能单元等零部件，组装成一台完整的装置，内零部件尺寸、隔室 尺寸，全部按模数化(模数单位E=25mm)配置。抽屉单元采用高强度阻燃型工程塑料组 件，有效地加强了防护安全性能，抽屉单元具有体彩]小、功能强、互换性高、更换维修方便、 接触可靠等特点。柜体可采用侧出线，也可采用后出线方式。垂直通道采用半块功能板方式， 便于维护且降低了成本。柜体防护等级IP3X-4X。

主要特点

■抽屉类型分四种标准尺寸，都是以E=25mrri为模数8，它们分别为8E/4、8E/2、 8E、16E 和 24E;

■单元回路额定电流400A及以下；

■其中8E/4和8E/2两种抽屉的结构是用阻燃型塑料和铝合金型材组成；

■8E/4单元抽辰最大可承受电流为32A，8E/2单元抽居最大可承受电流为63A ；

■四种抽届单元可在一个柜体中作单一组装，也可作混合组装，功能单元隔离总高度为 72E (1800mm)。

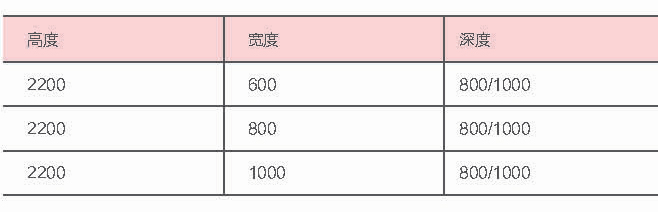

柜体外形尺寸(mm)
