GCS 低压抽出式开关柜

产品概述

GCS抽出式开关柜适用于三相交流频率为50Hz，额定工作电压为400V(690V)，额定 电流为4000A及以下的发、供电系统中、作为动力、配电和电动机集中控制、电容补偿之用。 广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，产品符合GB7251.1、 GB/T23359、JB/T9661 等泪关标准。

主要特点

■框架采用KS型材，主构架上安装模数为E=20mm和100rnm的09.2rnm的安装孔， 使得框架组装灵活方便；

■开关柜的各功能室泪互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相 对独立；

■水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短 路强度能力的基本措施；

■电缆隔室的设计使电缆上、下进出均十分方便；

■抽屉高度的模数为160mm。抽屉改变仅在高度尺寸上变化，其竟度、深度尺寸不变， 相同功能单元的抽屈具有良好的互换性。单元回路额定电流在400A及以下；

■抽辰面板具有分、合、试验、抽出等位置的明显标志。抽居单元设有机槭联锁装置。以 抽屉单元为主体，同时具有抽出式和固定性，可以混合组合，任意使用；

■柜体的防护等级为IP3CHP40，还可以按用户需要选用。

■材质可选用电镀冷轧板、镀锌板、可敷铝锌板制作

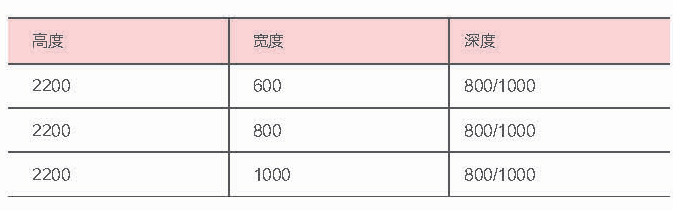

柜体外形尺寸(mm)
