GGD 固定式开关设备柜体

产品概述

GGD固定分隔柜适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz额定工作 电压380V,额定工作电流3150A的配电系统中,作为动力、照明及配电设备的电能转 换、分配与控制之用。产品具有分断能力高,动热稳定性好,适用性能强等特点。产品符 合 GB7251.1、GBT/23359、JB/T9661 等相关标准。


结构说明

柜架用8MF冷弯型钢材局部焊接拼装而成,其刚性及承载能力均达到电器元件的安装要求, 框架上分别有按E=20mrn和E=100mm数排列的安装孔,以提高产品的装配的通用性。 主母线排列在柜的上部,采用的ZMJ型母线夹为积木式组合结构,用高阻燃PPO材料热注成型,机械强度和绝缘度高,能承受有效值50KA,峰值105kA电流,热稳定冲击力长期允许温度可达 120℃。柜体防护等级IP3X。

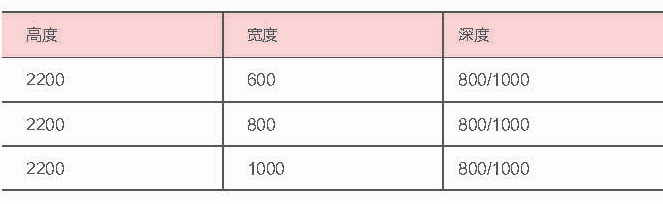

柜体外形尺寸(mm)
