XL-21 低压动力配电柜

产品概述

XL-21型低压动力配电柜适用于发电厂及工矿企业中，在交流电压500伏及以下的三相四线系统作动力配电之用。

XL-21型低压动力配电箱系户内装置墙安装，屏前检修。

型号含义

结构说明

XL-21型低压动力配电柜系封闭式，外壳用钢板变制而成，刀开关操作手柄装于前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，指示母线的电压。配电箱前面有门， 门打开后配电箱内全部设备敞露、便于检修维护。本配电箱用用国内自行设计的型组件， 具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔 断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按纽和指示灯。

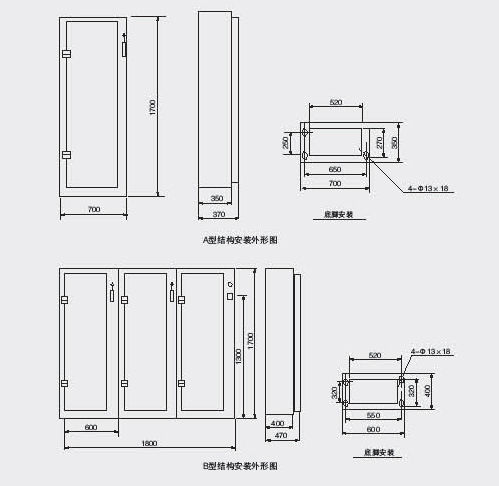

外形及寸(mm)
