XGN2-12 箱型固定式开关设备柜体

产品概述

XGN2-12型开关柜适用于3~10KV，三相交流50Hz，单母线、双母线、旁路母线系统， 为接受和分配电能之用，可满足各类发电厂、变电站（所）及工矿企业的使用要求。

结构说明

本开关柜为金属封闭箱型结沟，柜体骨架由C型材和G型材组装而成，同原来角钢焊接式 柜体相比，具有外形美观，便于组织生产，缩短了生产周期，柜内分隔成断路器室、母线室、 电缆室和继电器室，各功能隔室之间采用金属隔板隔开。

主要特点

■断路器室位于柜体前中部，可安装机抅一体化的断路器，操作维护方便，断路器室设有 压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放，又可配分体式断 路器；

■母线室位于柜体后上部，为了减小柜体高度，母线呈品字形排列，相邻母线室用金属隔 板隔开，可有效地防止故障影响到泪邻间隔；

■柜内为空气绝缘，相间、相对地空气绝缘距离大于125mm，柜内均采用较大爬距的支 持绝缘子（套管），使开关柜具有较高_水平和绝缘稳定性；

■电缆接线端头距地面600〜800mm，便于电缆的制作安装和监测维护，电缆室与电缆沟 之间采用塔型橡胶圏封闭，以防潮湿和小动物通过电缆沟进入柜内；

■主开关、隔离开关、接地开关及柜门之间的联锁均采用强制性机械闭锁方式，产品满足“五 防”联锁功能要求；

■材质采用賺反制作。

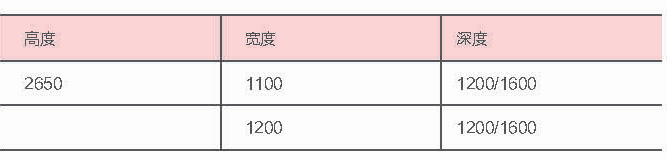

柜体外形尺寸(mm)
