XGN2-12 小型化固定式开关设备固体

产品概述

XGN口-12型开关柜适用于10kV，三相交流50Hz，单母线系统中，作为接受和分配电 能之用，具有小型化、价位低、安全可靠、运行操作筒单等特点，满足电力市场及城网、 农网改造、箱式变电站的需求。

结构说明

开关柜为金属封闭箱型固定结构，柜体结构均采用覆铝锌钢板用螺栓栓接组合成型，柜体 采用覆铝锌版接件组装而成。柜内安装板和隔板采用镀锌处理，柜体分割成四个小室，即 母线室、断路器室、仪表室、电缆室。

主要特点

■柜体后部上方采用GN38-12旋转隔离开关、下隔离采用GN38-12隔离开关，具有按程序操作的可靠机械联锁装置，为操作人员与设备提供可靠的安全性保护；

■配侧装式VS1-12真空断路器；

■主开关、隔离开关及柜门之间均采用强制性机械闭锁方式，产品满足“五防”功能要求；

■电缆接线端头距地空间大，便于电缆的制作安检和检测维护；

■外壳防护@为IP3X。

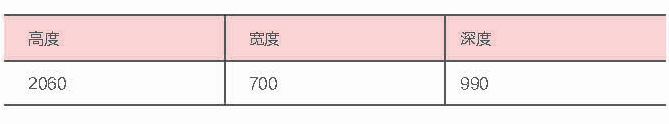

柜体外形尺寸（mm)
