XGN66-12 箱型固定式开关设备柜体

产品概述

XGN66-12型开关柜适用于3〜10kV三相交流50Hz单母线系统中，作为接受和分配 电能之用，属于新一代小型化城乡电网设备，具有小型化、结构合理、安全可靠、运行操 作筒单等特点。满足电力市场及域网、农网改造、箱式变电站的需求。

结构说明

本开关柜为金属封闭箱型结构，柜体由C型材和G型材，经过多种连接件组装而成。柜体分隔成四个小室，即母线室、断路器室、仪表室、电缆室。部件加工应用数控冲床、数控 折弯机及数控加工中心等先进设备制造，形位尺寸精度高，制造快捷准确，便于不同方案 的灵活组合，可满足客户的不同要求。

主要特点

■柜体结构采用组装式，无须焊接，具有较高的机械强度，优美的外观；

■柜体后部上方采用GN30-12旋转隔离开关、下隔离采用GN19-12C隔离开关，具有按照程序操作的可靠地机槭联锁装置，为操作人员与设备提供可靠地安全性保护；

■柜内为空气绝缘，可配装机构一体化的真空断路器：固定式VS1-12 (ZN63A)、 VD4-12等断路器；

■主开关、隔离开关及柜门之间均采用强制性机械闭锁方式，满足“五防”联锁功能；

■电缆接线端头距地空间大，便于电缆的制作安装盒检测维护；

■外壳防护等级为IP3X;

■材质采用镀锌板制作。

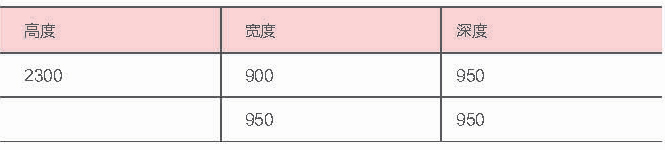

柜体外形尺寸(mm)
